Wyposażam domowe 'studio' fotograficzne. Powoli kompletuję oświetlenie, tła i inne przydatne narzędzia. W zasadzie wszystkie rzeczy można kupić gotowe, ale czemu mam iść na łatwiznę? Lubię majsterkować, a każdy grosz jest na wagę złota. Czemu nie połączyć przyjemnego z pożytecznym i części elementów nie wykonać samemu?

Ekran odblaskowy DIY

Na pierwszy ogień poszedł ekran odblaskowy. Taka duża blenda studyjna. Do konstrukcji szkieletu ekranu użyłem rurek hydraulicznych PCV. Są relatywnie tanie, lekkie, proste w łączeniu i obróbce. Trochę danych technicznych mojego ekranu:

  • ekran:
    • wysokość: około 130cm
    • szerokość: około 65cm
  • statyw:
    • wysokość: około 150cm
    • szerokość: około 80cm
  • ekran obracany
  • możliwość rozłożenia i schowania 'na płasko'

Do konstrukcji wykorzystałem następujące materiały:

  • 12m rurek PCV 1/2" - około 5zł za 3m
  • 10 kolanek - około 0,80zł za sztukę
  • 6 trójników - około 1zł za sztukę
  • tak zwany 'koc ratunkowy' służący jako element odblaskowy - około 9zł za sztukę, do nabycia w aptekach

Dodatkowo będą oczywiście potrzebne narzędzia i specyfiki:

  • klej do łączenia rurek PCV - około 12zł za butelkę
  • butapren - 3zł za tubkę
  • piła - osobiście użyłem piłki do metalu
  • nożyczki
  • miarka

Budowa przebiega w następujących krokach:

  1. piłą tniemy rurki na następujące odcinki:
    1. 8x 65cm - rama ekranu i statyw
    2. 3x 75cm - podstawa i belka poprzeczna
    3. 4x 40cm - podstawa
    4. 2x 80cm - statyw
    5. 2x 5cm - oś ekranu
  2. z 6 rurek 65cm, 4 kolanek i 2 trójników budujemy ramę ekranu. Rurki z kolankami i trójnikami łączymy klejem do PCV nanosząc klej na wewnętrzną stronę kielicha i wciskając rurkę w kielich złączki. Uwaga, klej łączy w ciągu kilku sekund, nie ma dużo czasu na poprawki połączenia. Kolanka idą na rogi, trójniki na środek dłuższego boku ramy
  3. w trójniki zwrócone na zewnątrz ramy wklejamy rurki 5cm. Mogą być trochę dłuższe, na etapie dopasowania zostaną docięte
  4. w podobny sposób jak ramę ekranu, wykonujemy podstawę. Wykorzystamy tutaj 4 rurki 40cm i dwie 75cm. Także wykorzystujemy 4 kolanka i 2 trójniki. Tym razem wolne wyprowadzenia trójników będą skierowane w górę. W nich osadzimy statyw
  5. z pozostałych rurek wykonujemy statyw z belką poprzeczną. Uwaga, statywu nie wklejamy do podstawy. Dzięki temu będzie możliwość rozłożenia konstrukcji i schowania choćby pod łóżkiem
  6. na szczycie statywu wklejamy dwa pozostałe kolanka wolnymi wyprowadzeniami do wewnątrz. Będą one podtrzymywać ramę ekranu
  7. ramę wkładamy w kolanka na szczycie statywu. PCV jest elastyczne, statyw da się rozgiąć aby włożyć ramę. Jeśli rurki osi ekranu są zbyt długie, skracamy je. Nie kleimy osi ekranu ze statywem. Da to możliwość obrotu
  8. Jeśli wszystko gra, ekran jest stabilny, obraca się i nie rozpada, przyszedł czas na montaż powierzchni odbijającej światło:
    1. 'koc ratunkowy' z jednej strony jest srebrny, z drugiej złoty. Dzięki temu nasz ekran będzie mógł pracować w trybie 'zwykłym' i 'ocieplającym'
    2. rozkładamy koc na podłodze
    3. na nim kładziemy ramę
    4. wycinamy nożyczkami koc do rozmiaru ramy plus 2cm z każdej strony na klejenie
    5. aby koc nabrał odpowiednich właściwości należy go solidnie pognieść w rękach. Kilka minut miętoszenia i po robocie
    6. ponownie rozkładamy koc na podłodze i przykładamy ramę
    7. przy kolankach i trójnikach ramy wycinamy otwory tak, aby koc zachodził jedynie na rurki. Nie ma sensu klejenie do złączek
    8. w tym miejscu mała dygresja: metodą prób i błędów doszedłem do wniosku, że idealnym klejem do przyklejenia koca do ramy jest butapren. Dla tych, którzy nie mają doświadczenia z butaprenen, krótka instrukcja obsługi, bo klei się nim inaczej niż większością klejów uniwersalnych:
      1. cienką warstwę kleju nanosimy na obie klejone powierzchnie
      2. łączymy powierzchnie i lekko dociskamy
      3. rozłączamy powierzchnie, teraz z kleju musi odparować rozpuszczalnik
      4. w zależności od grubości warstwy kleju może to trwać kilka sekund lub kilka minut
      5. można pomóc w odparowaniu dmuchając
      6. gdy klej lekko stwardnieje, łączymy powierzchnie ze sobą i mocna ściskamy
    9. przyklejamy koc do ramy, jednocześnie lekko go naciągając z każdej strony
  9. gdy klej zaschnie, ekran odblaskowy jest skończony

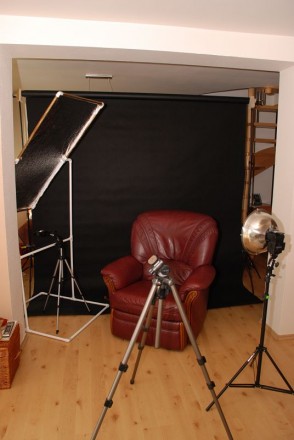

Ekran odblaskowy DIY

Ekran odblaskowy DIY

Ekran odblaskowy DIY

Na koniec jeszcze zdjęcie wykonane przy wykorzystaniu ekranu. O razu uprzedzam, w sumie kiepścizna, taka pierwsza próba z nowymi zabawkami. No i ja w sumie to brzydki i niefotogeniczny jestem, więc przepraszam, ale na razie nic lepszego nie mam...

autoportret 3

Podsumowanie:

  • koszt: około 50zł
  • czas wykonania: 2-4h
  • stopień skomplikowania: średni
  • efekty: ciekawe
