DuoLenso - prototyp już jest i działa !
Wczoraj dotarły ostatnie elementy DuoLenso (poprzednie wpisy tu tu i tu): soczewki makro na gwint 52mm i przejściówka M42->Nikon F. Niestety, po skręceniu układu okazało się, że nie mogę wykorzystać mieszka makro. Jego konstrukcja powodowała ostrzenie poza nieskończoność. W związku z tym, poszperałem trochę w filtrach na gwint 52mm i metodą prób i błędów dopasowałem serię pierścieni aby DuoLenso był na stałe zablokowany na nieskończoność. No dobra, trochę poza nieskończoność, ale na f/8 nieskończoność jest w głębi ostrości :)
Wracając do tematu, trochę zdjęć z montażu poniżej.

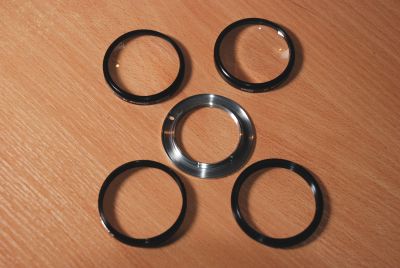

O, tutaj widać wszystkie elementy: dwie soczewki +8D, przejściówka M42->Nikon F, gwint z rozwalonej gumowej osłony przeciwsłonecznej i pierścień odwrotnego mocowania 52mm

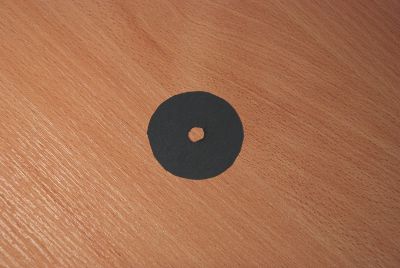

A tutaj przysłona wycięta z czarnego papieru technicznego. Wiem, paskudna, ale nie miałem dziś ochoty na zabawę z blachą. Otwór wycięty dla f/8. Przy okazji: średnicę otworu dla danej przysłony obliczamy ze wzoru: fi = ogniskowa / [oczekiwana liczba przysłony]. W moim przypadku było to około 8mm dla ogniskowej 62mm.

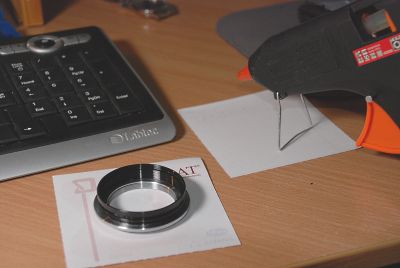

Elementem krytycznym operacji było zamocowanie pierścienia z gwintem 52mm do adaptera M42->Nikon F. Trochę Kropelki, kleju termicznego i gotowe. Trzyma się prawie jak przyspawane...
Później zostało tylko:
- wkręcić pierścień odwrotnego mocowania
- wkręcić pierwszą soczewkę stroną wypukłą w stronę korpusu
- włożyć przysłonę
- wkręcić drugą soczewkę

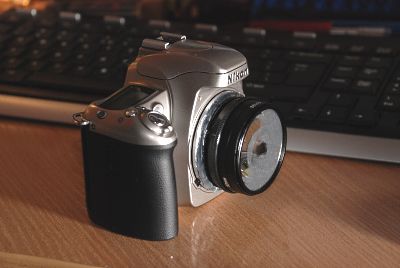

I już! Obiektyw DIY DuoLenso gotowy. Tak wygląda pierwszy prototyp:
Prawda, że śliczny i uroczy? No, może nie taki śliczny, ale na pewno uroczy... Zostało pytanie zasadnicze: czy można tym zrobić zdjęcie? Ano można... Jakość może nie poraża, ale jest dużo lepiej niż przy obiektywie z jedną soczewką. Na razie popełniłem DuoLenso jedno zdjęcie w kuchni. Proszę pamiętać, że obiektyw jest zablokowany na nieskończoność, a zdjęcie zostało zrobione z 3 metrów.
UPDATE
